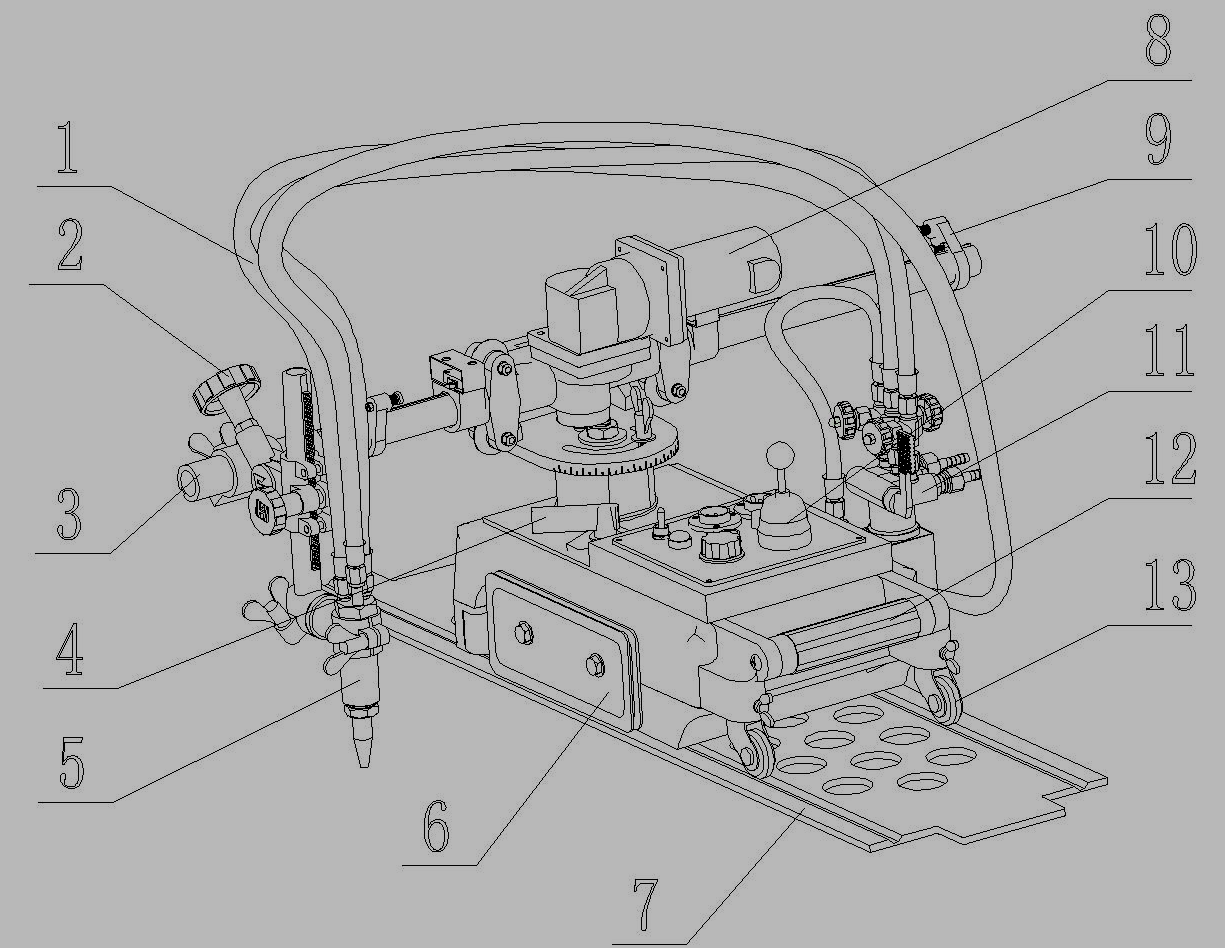

1. 割炬

9.快速分配器：火焰只需調整一次，以后每次工作不需要重新調整

2．氣體膠管：連接在割炬與氣體分配器之間

輸送氣體，

3. 橫向調節手輪：控制割炬的橫向移動。

10.手柄：用于移動機器

4. 軌道

11. 四路控制開關：改變切割方向和控制切割氧

5. 平行移動桿

6．橫向切割裝置的減速電機

12.手提手柄

7．行程擋塊

8．隔熱板：阻礙熱量向機器內部擴散

13．萬向輪

1.重量（主體部件）

：24kg

附件(軌道部件)

： 10.5kg

2.裝置尺寸

：450×800×40mm(主機)；

3.速度控制方法

：可控硅控制

4.電源

：交流 220V±10％

5.切割速度

：50～750㎜/min

6.切割厚度

：5-100㎜

7.坡口角度

：0～45°

8.橫向切割最大行程

縱向切割最大行程

橫向最大斜切角度

：A=350mm

: B=1450mm （標準配置）

: 0～45°

9.割嘴

: G02(適用于乙炔)

：G03(適用炳烷)

10.電機

: 1) 縱向電機110V   50HZ  30W

轉速,3600轉/分鐘

: 2) 橫向電機110V   50HZ  24W

  轉速,2200轉/分鐘

1）主體部件

1臺

2）標準割炬總成

1套

3）橫向切割機構

1套

4）割嘴（根據需求任選一種）

G02：（乙炔）

各3只

G03：（丙烷）

各3只

5) 重錘(包括一只重錘桿)

1 根

6) 進氣接頭

1 套

7）開口扳手

1把

8) 說明書,合格證

各1份

9) 電源電纜

1套

10) M5內六角扳手

1套

11)十字螺絲刀

1只

12) 通針

1把

13）皮管托

1只

14）凹型軌道（標準配置1800MM）

1根
