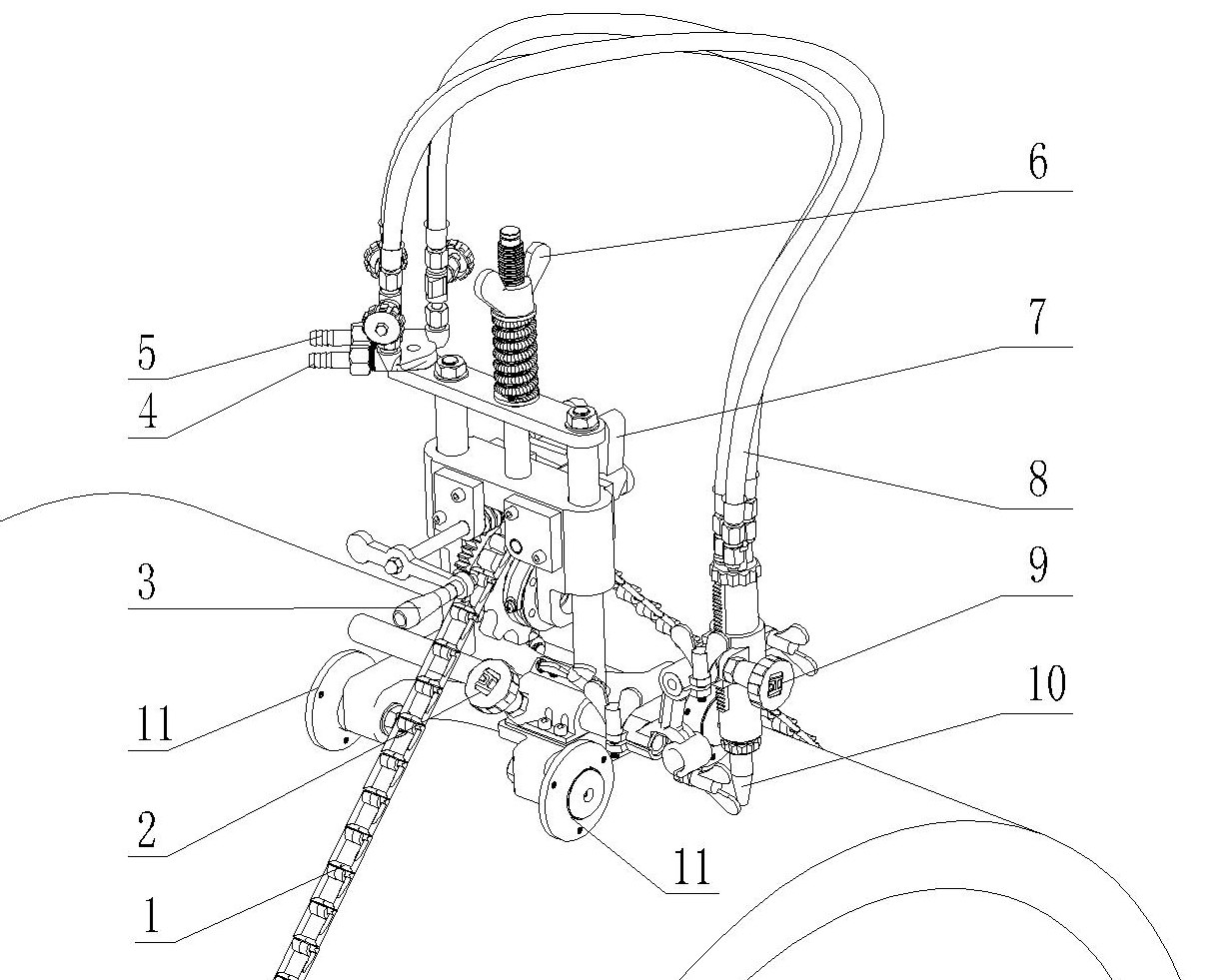

1.鏈條

6.大翼型螺絲

環繞鋼管鎖緊機器，隨著鏈條傳動，帶動機器

調節機器安裝倒管道上的松緊程度。

繞管壁開始行走。

7.離合器分離桿

2.橫移手輪

 離合器分開，可在鋼管上快速移動機器

轉動手輪，割炬向左或向右水平移動

 所要到達的位置再合上離合器。

3.搖動手柄

8.軟管

順時針方向搖動，機器則向前行走。逆時針方

在氣體分配器與割炬之間安裝，三條軟

向搖動，機器則向后行走。

管分別為預熱氧，燃?xì)猓懈钛酢?/p>

4.燃?xì)膺M(jìn)氣接頭

9.割炬上下調節手輪

10.割嘴

5.氧氣進氣接頭

11.行走輪

1.重量（主體部件）

：10.5千克

  附件

：1.5千克

2.裝置尺寸

：325毫米×325 毫米×425 毫米

3.坡口形狀

：I形或V形(最大角度45度)

4.復位精度

：1毫米(管子周長1000毫米以內)

5.切割鋼管直徑

：108毫米-600毫米(標準鏈條配置)

6.切割管壁厚度

：5毫米-50毫米(標準割炬配置)

1.標準包裝

1）主體部件(兩側手搖柄為反安裝)

：1臺

2）標準割炬總成

：1套

3）鏈條(共83節)

：1副

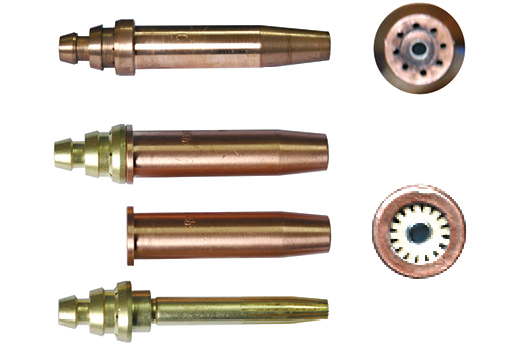

4）割嘴（根據用戶需求任選一種）

1）G02(適用于乙炔)

：3只

2）G03 (適用于丙烷)

：3只

5) 進氣接頭

: 1 套

6）割炬連接器

：1只

7) 說明書,合格證

: 各1份
