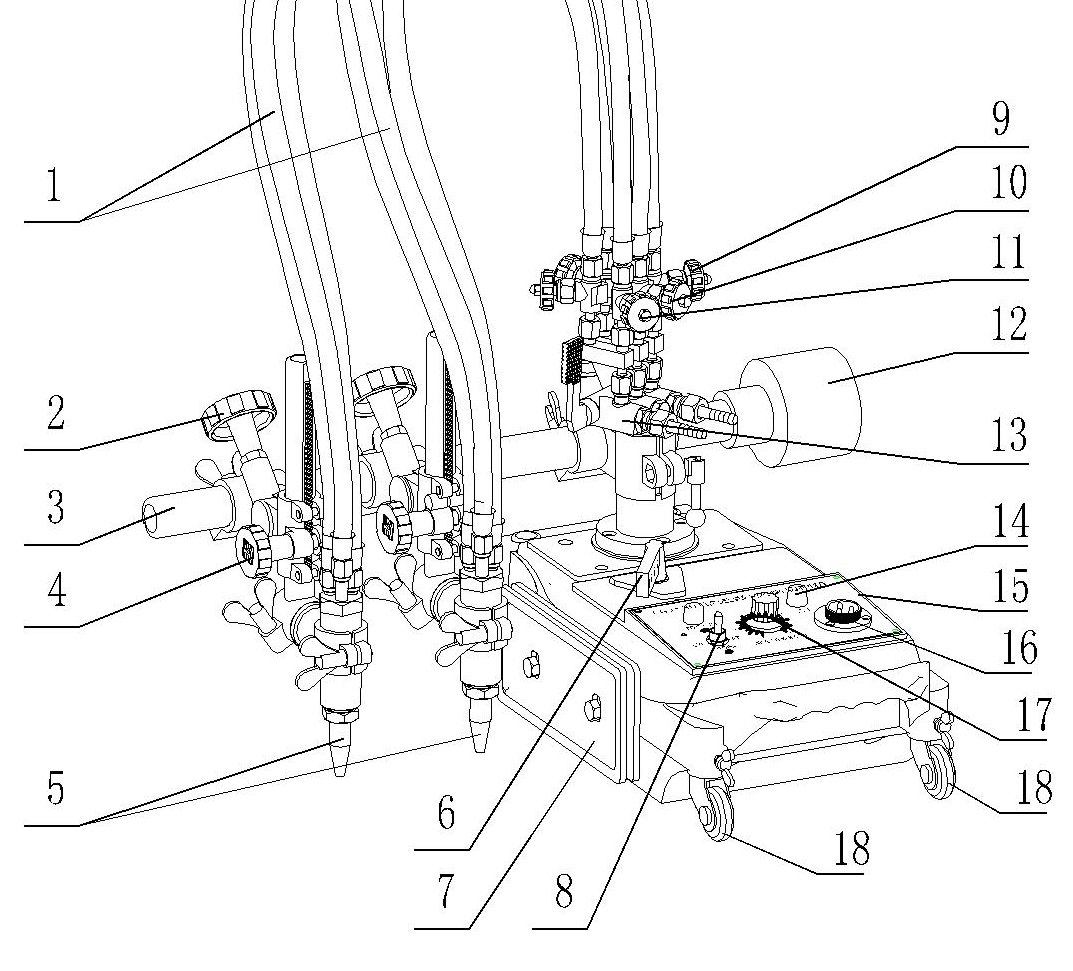

1.輸送氣體的軟管：一共三根，分別為燃?xì)?；預熱氧和切割氧。

2.橫移手輪：調節割炬的水平位置。

3.橫移齒條          4.割炬垂直調節手輪          5.割嘴

6.離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為分合上。

7.隔熱板：阻礙熱量向機器內部擴散。

8.馬達.正/反轉換鈕子開關：控制機器行走的方向，中間為停止為位置。

 9.燃?xì)舛ㄩy：調節氣體流量的大小。

10.預熱氧二通閥：調節氣體流量的大小。

11.切割氧二通閥：調節氣體流量的大小。

12.配重錘

13.氣體分配氣:分配器手柄有三檔,分別為關閉;預熱;切割。

14.熔斷器           15.主機                  16.電源插座

17.調速旋鈕：從“0”到“10”速度逐漸加快，反之則減小。     18.萬向輪

技術規格

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為驗收的標準雙割炬配置零部件清單。
