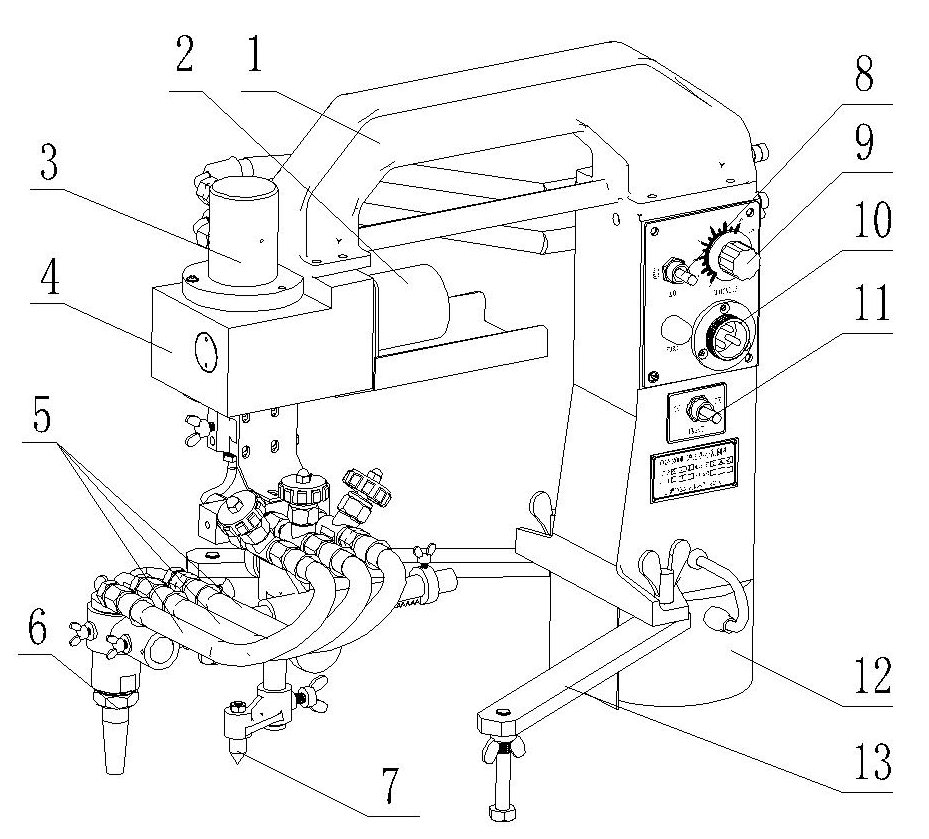

1. 把手

8. 電機正/反轉換開關

2．電機

改變切割方向，中間為停止位置。

3. 無限旋轉氣體分配器

9.調速手輪

保證在切割過程中軟管永不纏繞。

  調節機器行走速度

4．齒輪箱

10.電源插座

5. 輸送氣體的軟管。

11.電磁鐵開關

6. 割炬

12．電磁鐵

7．頂尖：此頂尖插入圓中心的沖孔中。

13. 支腳：保持裝置平衡。

1.重量（主體部件）

：11.5千克

2.裝置尺寸

：450（L）×395（H）×360（W）毫米

3.速度控制方法

：SCR控制

4.電源

：交流 220V±10％

5.切炬旋轉速度

：0.5～6.5 轉/分鐘

6.切割厚度

：5-30毫米

7.坡口角度

：0～45°

8.切割圓直徑

：Φ40～Φ200毫米

9.氣體

: 適用于氧氣,乙炔氣或液化石油氣

10.電機

: 直流24V    15W   5000轉/分鐘

11.固定方式

: 電磁鐵(工作吸附力150Kg/0mm)

1.標準包裝

1）主體部件

1臺

2）割嘴（根據用戶

   需求任選一種）

1）G02 1#、2#、3#(適用于乙炔)

各1只

2）G03 1#、2#、3#(適用于丙烷)

各1只

3) 進氣接頭

1 套

4）開口扳手

1把

5) 說明書,合格證

各1份

6) 電源電纜

1套

7) 保險繩,保險扣

各1只

8) 十字螺絲刀

1把
