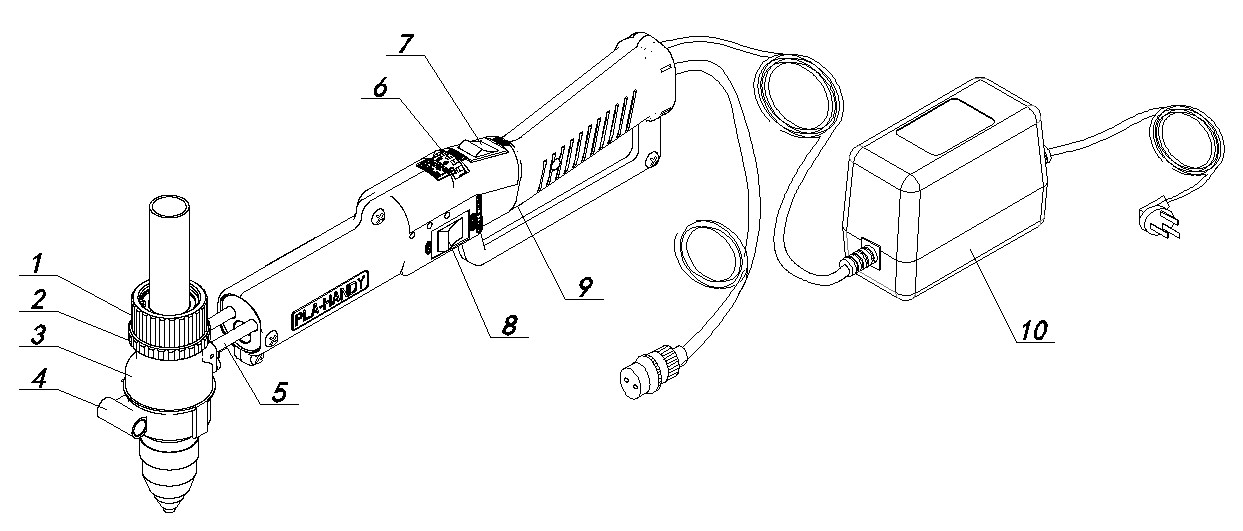

1. 鎖緊螺母：旋松螺母后，滾輪可轉360°

7. 電源開關

2. 固定螺母

8. 正反轉開關

3. 割炬頭罩

9. 引弧開關

4. 錐齒輪座

10.交流適配器

5. 支撐軸

6. 速度控制旋鈕

沿“H”方向旋轉該按鈕可使裝置移動加快，

   而“L”方向則使移動減慢。

1.重量（主體部件）

2.2 kg

  附件

5.8 kg

2.外形包裝尺寸

500mm×200mm×150mm（備有標準滾輪總成）

3.滾輪驅動

摩擦驅動

4.速度控制

電位器控制

5.切割速度

100～1500mm/min（標準件）

6.切割厚度

1～25mm（視等離子電源大小而定）

7.馬達

DC12V ，15W。

8.輸入電源

AC220V±10％

9配套等離子規格

≤100A（注：配套的等離子電源應小于100A）

10.備件

輔助滾輪總成

坡口滾輪總成  （20°～45°）

小圓弧切割附件（ø30mm～ø120mm）
