產品中心

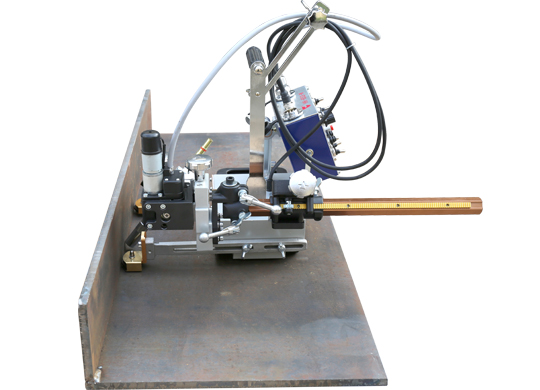

HK-8SS-W 電磁搖擺式垂直焊接小車

 HK-8SS-W 小車的焊槍位置在小車的一頭，磁性強大，確保焊接過程中機器牢牢吸附于工件表面，滿足焊接工作需要。用于一般角焊，特別是長角焊縫的焊接。由于焊接小車向氣保焊機是常通信號，且焊接不可避免地留有殘端，故設置和焊接時焊機的自?；芈烽_關必須關閉……OFF。如果設置成開（ON），則焊接小車停止行走，電弧卻不會熄滅。小車前后行走都可以進行焊接，此小車體積小、重量輕，在不同的條件下，它易于移動和安裝。小車采用四輪驅動，行走具有很高的穩定性。減少操作人員， 一個工人可以同時操作多臺小車進行焊接。小車裝有焊槍固定架，使焊槍在焊接的時候更加平穩，提高焊接質量。一體化機身，輪軸加裝硅膠密封墊圈，小車內部防塵效果非常好。小車采用銅齒輪傳動，有效的防止動系統被磁化

視頻

描述

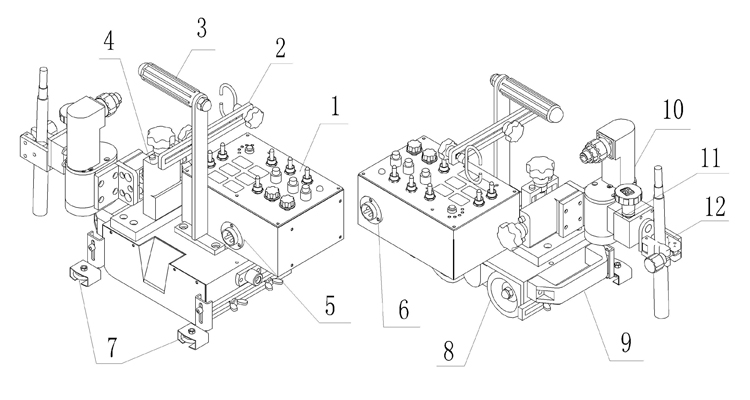

HK-8SS-W由小車本體、X-Y滑塊、導向輪、焊槍把手、焊槍擺動器、控制箱等部件組成。

小車本體部分：是整臺機器的骨架，是其它部分的載體。

1.控制面板：可以調節小車的所有動作，詳細內容參考“控制面板說明”。

9.塑料輔助手柄：移動機器時，先提此手柄，使機器與鋼板分開，再握提攜手柄移動機器。



2.焊槍電纜架：可以托住焊槍尾部電纜，以及電源電纜。

10.搖擺器：通過控制面板控制，可以完成各種焊接模式的動作



11．焊槍微調裝置：使用此裝置可以很輕松地將焊槍與焊縫對準。



3.提攜手柄：移動機器時提拉此手柄。

4.X-Y移動滑塊：調節焊槍位置的裝置，焊接當中可以將焊槍進行上下左右的微調。

5.搖擺器連線插座

6.控制箱電源進線插座

7.導向輪：沿著母材面滾動，引導準確焊接部位的裝置。

8．驅動輪



12.焊槍夾持器總成：是焊槍的夾持裝置，可以方便地進行維修、調整和焊槍的拆卸。




技術規格



主要技術參數

項目

內容

備注

項目

內容

備注

工作電源

24V

DC

大小

435*280*330

L*W*H

機器重量

10.2Kg

包括擺動器

擺動電機

DC24V



驅動方式

四橡膠輪



焊接速度

150～900mm/min

以數碼管顯示

焊槍調

整范圍

上下

60mm



前后

60mm.

作業角調節范圍

360°



進行角調節范圍

10°

操作功能

電流/電壓控制





選擇收弧/無收弧



電源燈





點動送絲



行走開始





行走停止



選擇行走方向

左和右



調節行走速度

0-900mm/min

擺動速度

0～100



左右停留時間

0～2.5 s

擺動角度

±15°



偏移距離設置

0～±8°

擺動模式選擇



焊接工藝參數

                焊絲直徑

焊接參數

Φ1.2mm

Φ1.4mm

Φ1.6mm



電流（A）

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

橫焊

120-280

150-300

180-330

電壓（U）

①     U＝14+0.051 ②300A以下時U=0.041+16±1.50

300A以上時U=0.041+20±2.0

噴嘴與工件間的距離（H）

200A以下時　H=10～15mm  200～350A時　H＝15～20mm

350～500A時　　H＝20～25mm

焊絲伸出長度（L）

一般取焊絲直徑的１０倍左右，即L=10d

裝箱清單

 1. 整 機                               一臺

品  名：擺動式自動焊接小車

型  號：HK－8SS-W

隨機配套工件/附件：

2. 穩壓電源                            一個

3. 標準電源線  220V/16M               一根

4．轉換線                             一條

5. 保險絲   220V/2A                    兩支

6. 內六角扳手                          一套

7. 說明書，                       　　 一份

8. 合格證                              一份
