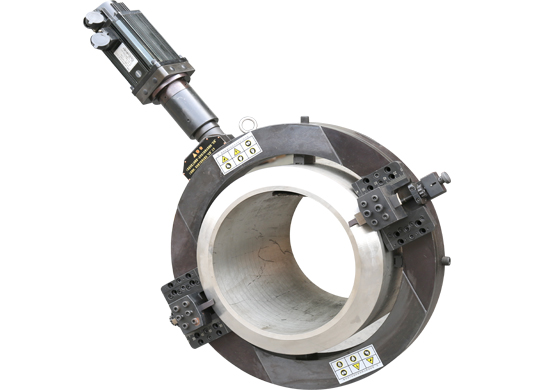

ISD系列外卡式電動管道切割/坡口機冷加工

我公司生產的ISD/GPX系列管子切割坡口機功能強大，用途廣泛，能夠切割、坡口、平面法蘭加工。對于管子的壁厚有比較寬的選擇范圍，其主要特性如下：輕而樸實的設計，使的該切割坡口機成為徑向凈空量極小的理想工具。設計簡單以40﹪幅度降低了部件的繁雜性，大大提高了部件的互換性。功能強大，使用 ISD-600型切割坡口機，即能切割600MM口徑的管子。預載式可調軸承和加強型的底部軸承座圈結合在一起，最大限度地提高了機器可靠性和操作功能。固定系統能輕松自動的扣住管子。高強度的刀架滑臺，使用壽命長，精確度高。緊固部件要求簡單，僅需一個規格的扳手即可進行調節?？蛇x擇電動和氣動驅動。

視頻

描述

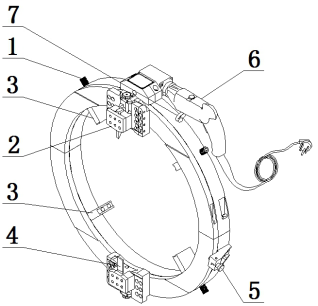

ISD-150各部件的名稱和作用

1）夾頭螺絲：螺絲是平均分布在主機圓環的四周，依次調節該螺絲的距離至到將管子卡住

2）坡口機刀架：標準配置是配兩只刀架，一種是安裝坡口刀具，另一種是安裝切斷刀具。

3）漲緊塊：漲緊塊共有四種，每種四只，要根據坡口管子的直徑大小來選擇合適的漲緊塊才能安裝。每種漲緊塊都有它相對應的切割管子直徑范圍。在漲緊塊端面上都標有它的使用范圍。（詳細請查看漲緊塊圖表）。

4）切斷刀具。

5）進刀手柄：當手柄向外拔起時，機器停止自動進刀。反之，當手柄處在最低位時機器開始自動進刀。

6）電機

7）吊環

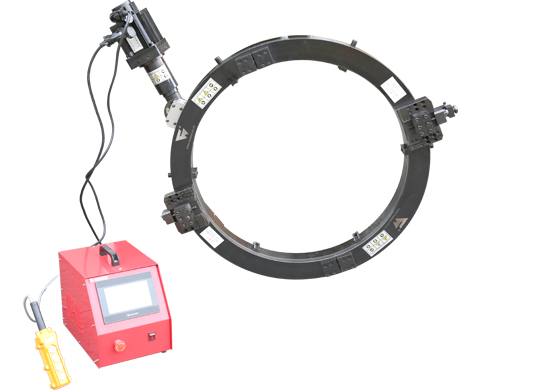

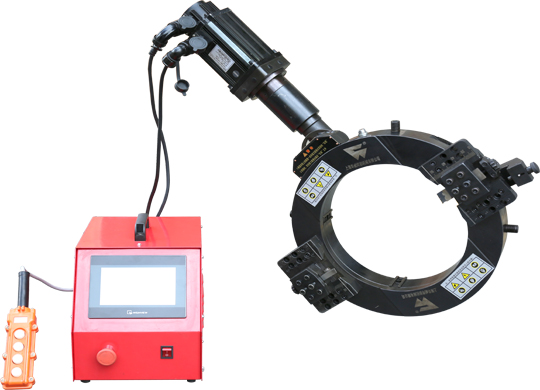

管材切割坡口加工，生產效率高，速度快，加工表面不變形，無毛刺，特別適用于焊接質量，效率要求較高的場合。大功率伺服電機恒定扭矩輸出，適用于各種材料的管道高精度坡口加工。

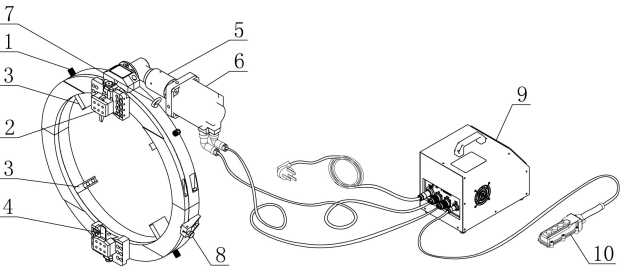

1）夾頭螺絲：螺絲是平均分布在主機圓環的四周，依次調節該螺絲的距離至到將管子卡住

2）坡口機刀架：標準配置是配兩只刀架，一種是安裝坡口刀具，另一種是安裝切斷刀具。

3）漲緊塊：漲緊塊共有四種，每種四只，要根據坡口管子的直徑大小來選擇合適的漲緊塊才能安裝。每種漲緊塊都有它相對應的切割管子直徑范圍。在漲緊塊端面上都標有它的使用范圍。（詳細請查看漲緊塊圖表5）。

4）切斷刀具

5）行星減速箱部件

6）電機

7）吊環

8）進刀手柄：當手柄向外拔起時，機器停止自動進刀。反之，當手柄處在最低位時機器開始自動進刀。

9) 伺服電機控制盒

10)手控盒

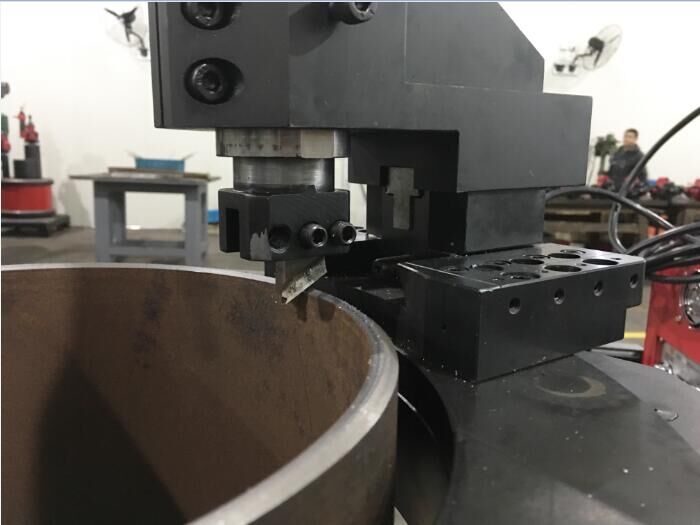

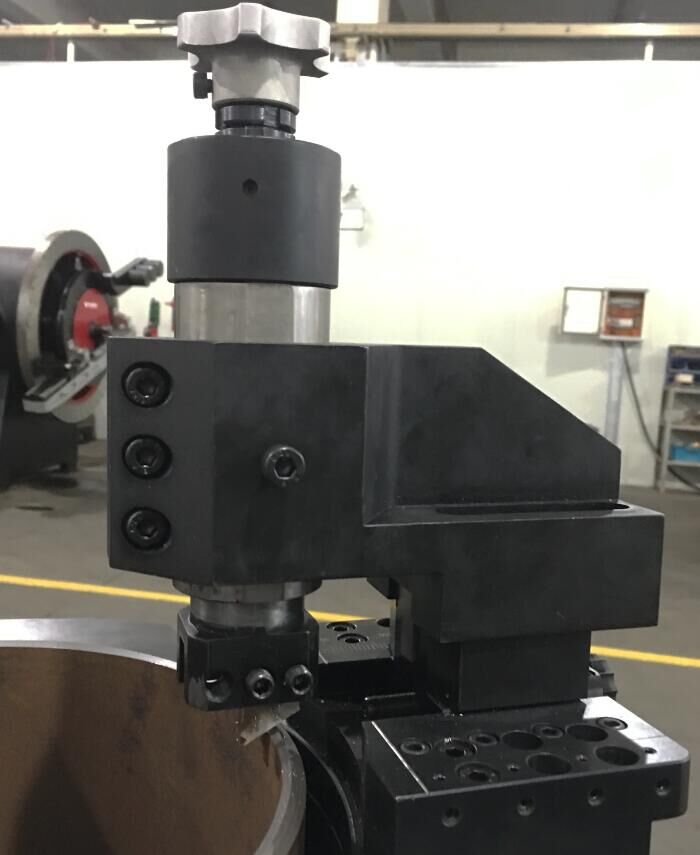

內坡口裝置


技術規格

技術規格

型  號

ISD-150

ISD-300

ISD-450

ISD-600

ISD-750

ISD-830

ISD-900

ISD-1050

ISD-1230

輸入電機功率(W)

1000

1500

2000

2500

電  壓

AC 220V

頻  率

50Hz

工作電流

6A

切割,坡口管子最大壁厚

≤38mm

管子切割
坡口范圍  (mm)

65-150

150-300

300-450

450-600

600-750

650-830

750-900

900-1050

1050-1230

刀盤旋轉
  速度(rpm.)

0-20

0-18

0-16

0-14

0-12

0-11

0-10

0-9

0-8

重量（整機凈重）(KG)

30

45

60

80

100

110

120

135

150



漲緊塊圖表

機器型號漲緊   切割管子直徑

塊尺寸    范圍

ISD

-150

ISD

-300

ISD

-450

ISD

-600

ISD

-750

ISD

-830

ISD

-900

ISD

-1050

ISD

-1160

ISD

-1230

無漲緊塊

125

-150

270

-300

420

-450

570

-600

720

-750

800

-830

870

-900

1020

-1050

1130

-1160

1200

-1230

15mm

95

-125

240

-270

390

-420

540

-570

690

-720

770

-800

840

-870

990

-1020

1100

-1130

1170

-1200

30mm

65

-95

210

-240

360

-390

510

-540

660

-690

740

-770

810

-840

960

-990

1070

-1100

1140

-1170

45mm



180

-210

330

-360

480

-510

630

-660

710

-740

780

-810

930

-960

1040

-1070

1110

-1140

60mm



150

-180

300

-330

450

-480

600

-630

680

-710

750

-780

900

-930

1010

-1040

1080

-1110

75mm

















980

-1010

1050

-1080

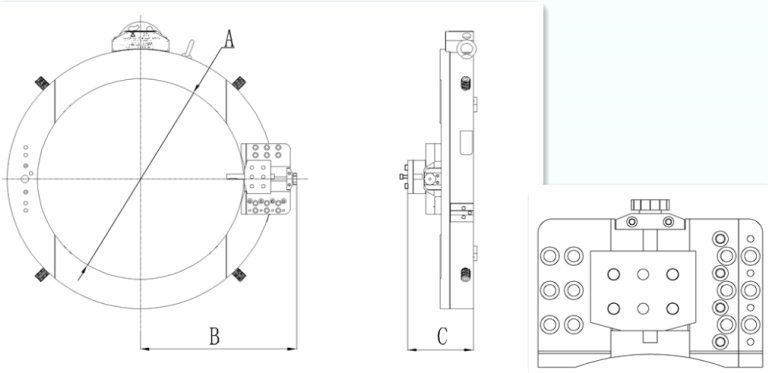

軸向和徑向凈空量圖表



型號/規格

ISD

-150

ISD

-300

ISD

-450

ISD

-600

ISD

-750

ISD

-830

ISD

-900

ISD

-1050

ISD

-1230

“A”DIM(mm)

156

306

456

606

756

840

910

1060

1240

“B”DIM(mm)

195

270

345

420

495

520

570

645

720

“C”DIM(mm)

145

145

145

145

145

145

145

145

145

裝箱單

將機器小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。

序號

名稱

數量

備    注

1

機器主機

1臺

ISD-150/300/450/600/750/830/900/1050/1230

2

驅動馬達總成

1套

包括減速機構,1.5KW/1.8KW

3

伺服電氣箱總成

１套

帶手控盒及連接線

4

電源線

1根

9m

5

伺服電機電源線

1根

4m

6

伺服驅動控制線

1根

4m

7

1#漲緊塊

4

15mm

8

2#漲緊塊

4

30mm

9

3#漲緊塊

4

45mm

10

4#漲緊塊

4

60mm

11

內六角扳手

1套

M1.5-M10

12

內六角螺絲

9只

M8X16; M8X40; M8X65 ;各3只 (10.9級)

13

內六角螺絲

8只

M8X35  (10.9級)

14

內六角螺絲

8只

M8X25  (10.9級)

15

切斷刀

2把

0度

16

坡口刀

1把

30度

17

坡口刀

1把

37度

18

定位銷

2只
